Kubernetes 기초 - 로깅과 모니터링(1)

1. 로깅       ←  오늘 볼 내용
2. 쿠버네티스 대시보드
3. 쿠버네티스 클러스터 모니터링

---

1. 로깅

쿠버네티스 환경에서 로그는 클러스터 내에서 발생하는 이벤트 및 애플리케이션의 출력을 기록하는 데 사용된다.

기존 레거시 환경에서의 로그 관리는 web - was - db 각 티어마다 로그를 기록하고 해당 로그를 logrotate와 같은 툴을 사용하여 관리하는 것이 일반적이었다.

하지만 쿠버네티스 환경에서는 컨테이너 기반 서비스가 운영되기 때문에 각 파드에서 생성되는 로그들을 수집하고 정제하고 저장하는 과정이 필요하기에 기존 로그 관리 방법으로는 부족한 면이 있다.

그리고 로그를 모니터링하여 분석할 수 있는 환경도 필요하다.

클러스터 환경에서의 로그 운영에는 여러가지 내용들이 존재한다.

파드들이 어느 노드에서 실행되었는가? 얼마나 많은 리소스를 사용했는가? 응답 속도가 어떻게 되며 응답 코드는 어떠한가? 등 다양한 이벤트들이 기록될 것이다.

기존 레거시 환경에서의 로그 관리와 클러스터 로그 관리 방법은 다르다.



로그는 kubectl logs 명령을 통해 확인할 수 있다.







실습

# Deployment와 ClusterIP를 생성
kubectl create deploy my-nginx --image nginx:1.25 --port 80 --replicas 2
kubectl expose deploy my-nginx --port 80 --target-port 80
kubectl get pods
kubectl get svc

디플로이먼트로 파드 두 개 생성

클러스터 IP 생성





위와 같은 상황에서 curl 명령을 통해 클러스터 IP로 세 번의 클라이언트 커넥션 요청을 보낸다.

curl <Cluster IP>
curl <Cluster IP>
curl <Cluster IP>





생성된 두 개의 파드 중 하나는 클라이언트 커넥션 이벤트가 두 번 발생했을 것이고 하나는 한 번만 발생했을 것이다.

이것을 로그로 확인해보자.

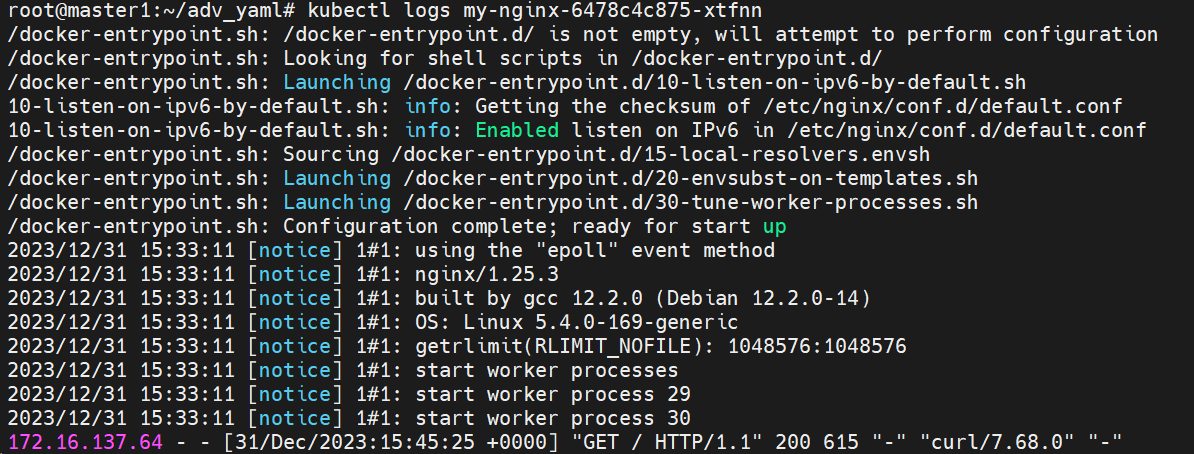

kubectl logs <파드의 ID>

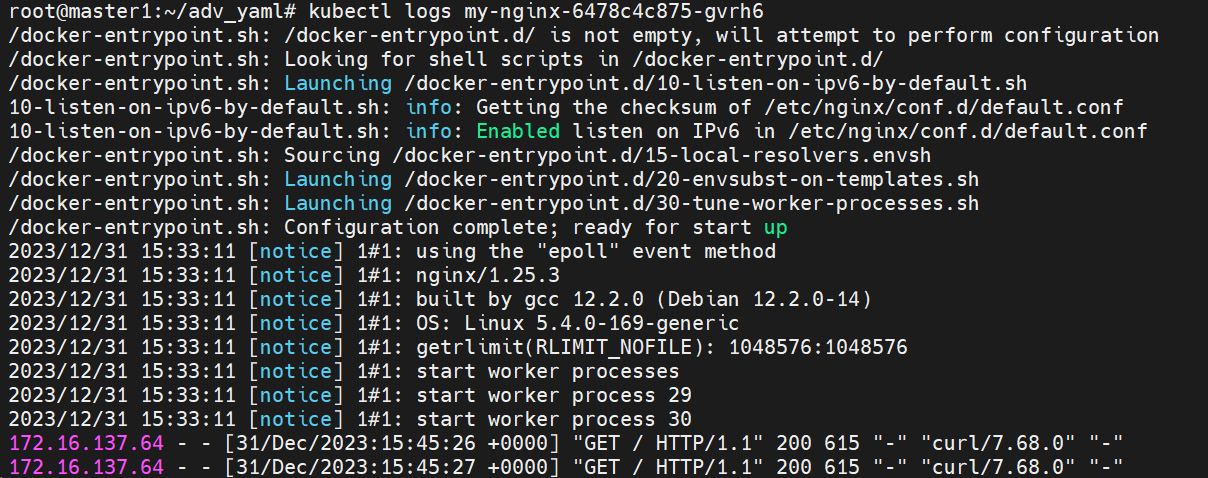

다음과 같이 개별적인 파드의 로그는 kubectl logs 명령을 통해 확인할 수 있다.

하지만 하나씩 로그를 확인하기에는 불편한 면이 있다.

그래서 모든 로그를 하나로 통합해서 모니터링하고 관리할 수 있는 방법도 존재한다.







EFK를 통한 Kubernetes Application 로그 관리



EFK는 Elasticsearch, Fluentd, Kibana의 약어로, 로그 수집, 분석, 시각화를 위한 오픈 소스 스택을 나타낸다.

각각의 구성 요소는 특정 역할을 수행하며, 이 스택은 로그 관리 및 분석에 필요한 도구들을 포함하고 있다.

• Elasticsearch:
  • 역할: 분산 검색 및 분석 엔진으로, 대량의 데이터를 신속하게 저장하고 검색할 수 있는 기능을 제공
  • 사용 사례: 로그 데이터를 저장하고 검색하여 빠르게 쿼리하거나 시각화하기 위해 사용
• Fluentd:

  • 역할: 다양한 소스에서 로그 데이터를 수집하고 Elasticsearch 또는 다른 저장소로 전송하는 역할
  • 사용 사례: 로그 데이터를 수집하고 중앙 집중식으로 전송하여 효율적으로 관리하고 분석하는 데 사용
• Kibana:

  • 역할: Elasticsearch에서 저장된 데이터를 시각적으로 탐색하고 대시보드를 작성하는 데 사용
  • 사용 사례: 로그 데이터를 시각화하고 검색하기 위해 사용되며, 사용자는 대시보드를 통해 데이터의 상태 및 동향을 쉽게 이해할 수 있음



로그를 수집하는 스택을 무엇을 썼냐에 따라 EFK라고 하기도 하고 ELK라고 하기도 한다(둘 다 쓰는 경우도 있음).

ELK는 로그 수집 스택을 Logstash를 사용한 것으로 Logstash는 다양한 소스에서 로그 및 이벤트 데이터를 수집하고, 변환하며, Elasticsearch 또는 다른 저장소로 전송하는 역할을 한다.







구축하는 법에 대해서는 다음 링크를 참조하여 구성하면 된다.



https://waspro.tistory.com/762

ElasticSearch를 활용한 Kubernetes 로깅 환경 구성





다만 몇가지 추가 및 수정해야 할 부분이 있다.

저 당시 환경과 현재의 환경의 차이가 있을 수 있으므로 반드시 확인해야 할 부분이다.





ElasticSearch-master를 구성한 이후 ElasticSearch-data를 구성하기 이전에 퍼시스턴트 볼륨을 정의해야 한다.

아래 yaml코드를 복사하여 실행한다.

# pv.yaml
apiVersion: v1
kind: PersistentVolume
metadata:
  name: pv1
spec:
  capacity:
    storage: 10Gi
  accessModes:
  - ReadWriteOnce
  - ReadOnlyMany
  persistentVolumeReclaimPolicy: Recycle
  storageClassName: gp2
  hostPath:
    path: /logdata







이후 계속 절차대로 실행하다가 fluentd를 구성할 때 변경해야 할 것이 있다.

현재 나의 쿠버네티스 버전은 1.29, 컨테이너 런타임은 containerd를 사용하고 있다.

이러한 환경의 차이에 따라 기록되는 로그의 포맷이 달라질 수 있으니 로그를 수집하는 fluentd가 제대로 로그를 수집하기 위해서는 fluentd의 설정에 형식을 맞춰주어야 한다.



현재 나의 쿠버네티스 로그의 포맷은 다음과 같다.

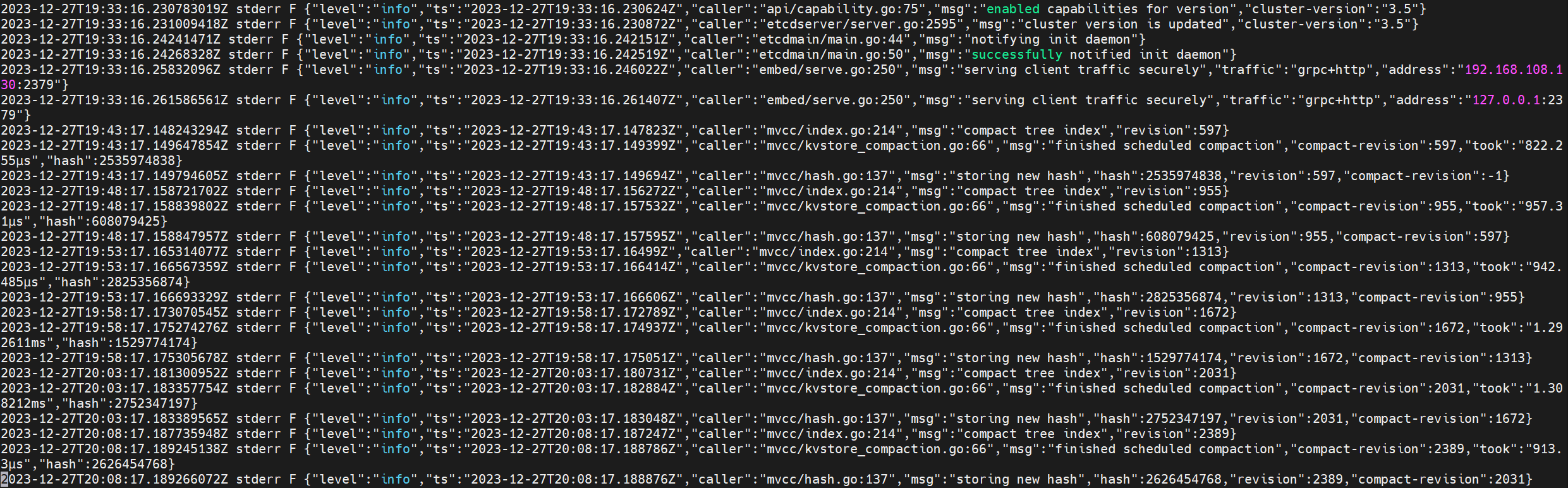

로그 형식



쿠버네티스에서 로그는 /var/log/containers/* 디렉토리 아래에 존재하므로 자신의 쿠버네티스 클러스터는 로그의 형식이 어떤지 확인하고 반드시 로그 포맷을 fluentd에게 올바르게 알려주어야 한다.

자신의 로그가 포맷이 어떤지 모르겠으면 로그를 복사해서 ChatGPT한테 물어보자.



다음과 같이 수정한다.

# fluentd-config-map-custome-index.yaml
apiVersion: v1
kind: ConfigMap
metadata:
  name: fluentd-config
  namespace: kube-logging
data:
  fluent.conf: |
    <match fluent.**>
        # this tells fluentd to not output its log on stdout
        @type null
    </match>
    # here we read the logs from Docker's containers and parse them
    <source>
      @type tail
      path /var/log/containers/*
      pos_file /var/log/containers.log.pos
      tag kubernetes.*
      read_from_head true
      <parse>
        @type regexp
        expression /^(?<timestamp>\d{4}-\d{2}-\d{2}T\d{2}:\d{2}:\d{2}\.\d+Z) (?<log_level>\S+) (?<log_content>.+)$/
        time_format %Y-%m-%dT%H:%M:%S.%NZ
      </parse>
    </source>
    # we use kubernetes metadata plugin to add metadatas to the log
    <filter kubernetes.**>
        @type kubernetes_metadata
    </filter>
    <match kubernetes.var.log.**kube-logging**>
    @type null
    </match>
    <match kubernetes.var.log.**kube-system**>
    @type null
    </match>
    <match kubernetes.var.log.**monitoring**>
    @type null
    </match>
    <match kubernetes.var.log.**infra**>
    @type null
    </match>
     # we send the logs to Elasticsearch
    <match kubernetes.**>
       @type elasticsearch_dynamic
       @log_level info
       include_tag_key true
       host "#{ENV['FLUENT_ELASTICSEARCH_HOST']}"
       port "#{ENV['FLUENT_ELASTICSEARCH_PORT']}"
       user "#{ENV['FLUENT_ELASTICSEARCH_USER']}"
       password "#{ENV['FLUENT_ELASTICSEARCH_PASSWORD']}"
       scheme "#{ENV['FLUENT_ELASTICSEARCH_SCHEME'] || 'http'}"
       ssl_verify "#{ENV['FLUENT_ELASTICSEARCH_SSL_VERIFY'] || 'true'}"
       reload_connections true
       logstash_format true
       logstash_prefix ${record['kubernetes']['pod_name']}
       <buffer>
           @type file
           path /var/log/fluentd-buffers/kubernetes.system.buffer
           flush_mode interval
           retry_type exponential_backoff
           flush_thread_count 2
           flush_interval 5s
           retry_forever true
           retry_max_interval 30
           chunk_limit_size 2M
           queue_limit_length 32
           overflow_action block
       </buffer>
    </match>





parse 부분에 기존 json으로 되어있는 것을 수정한다.

# 기존의 parse 블럭
      <parse>
        @type json
        time_format %Y-%m-%dT%H:%M:%S.%NZ
      </parse>


# 수정 후 parse 블럭
      <parse>
        @type regexp
        expression /^(?<timestamp>\d{4}-\d{2}-\d{2}T\d{2}:\d{2}:\d{2}\.\d+Z) (?<log_level>\S+) (?<log_content>.+)$/
        time_format %Y-%m-%dT%H:%M:%S.%NZ
      </parse>







이렇게 하면 fluentd를 통한 정상적인 로그 수집이 가능하게 된다.

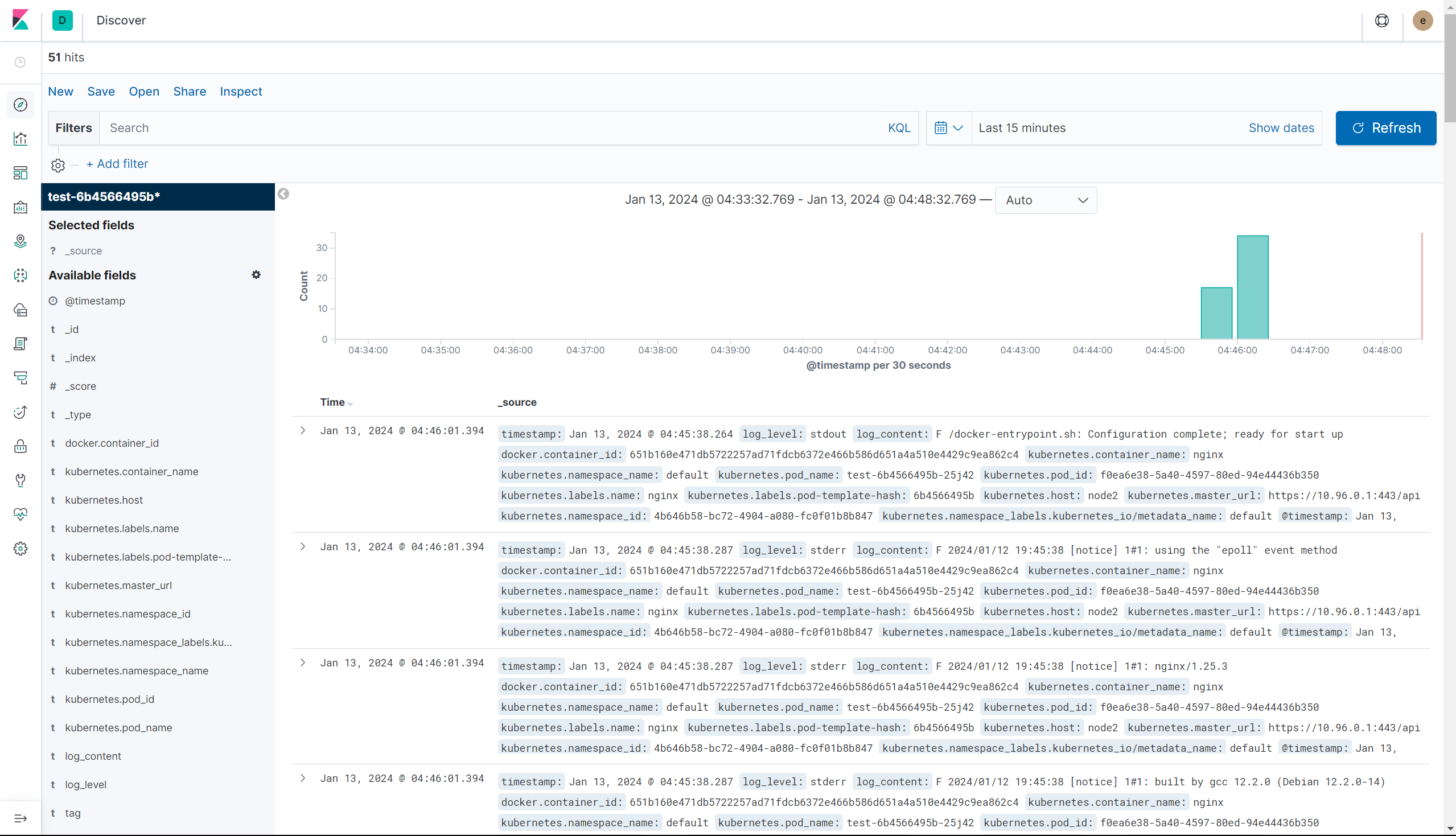

nginx 테스트 파드에 curl로 접근했을 때 로그





while [ true ]; do curl <파드의 IP> > /dev/null 2>&1; sleep 0.5; echo "success!"; done



이제 curl명령으로 마음대로 접속해보면서 로그가 정말 수집되는지 확인해보면 된다.





---
